Modelagem do boca de lobo simples, padrão DER-PR

Mais um dispositivo saindo do forno!!



Boca de lobo Simples, padrão DER-PR:



Boca de lobo simples, padrão DER-PRBoca de lobo simples, padrão DER-PR



Detalhe que eles escolheram grade de barras soldadas e a guia chapéu é reta.

Detalhamento da boca de lobo no album tipo do DER-PRDetalhamento da boca de lobo no album tipo do DER-PR



O dispositivo respeita a declividade longitudinal da rua.



Nas projeções, os buracos dos tubos aparecem corretamente, como se vê na imagem:

Vista em planta e perfil da BL e PVVista em planta e perfil da BL e PV



Claro, para o bom entendimento, na ajuda do catálogo terá a diagramação correspondente:

Diagramação da boca de loboDiagramação da boca de lobo

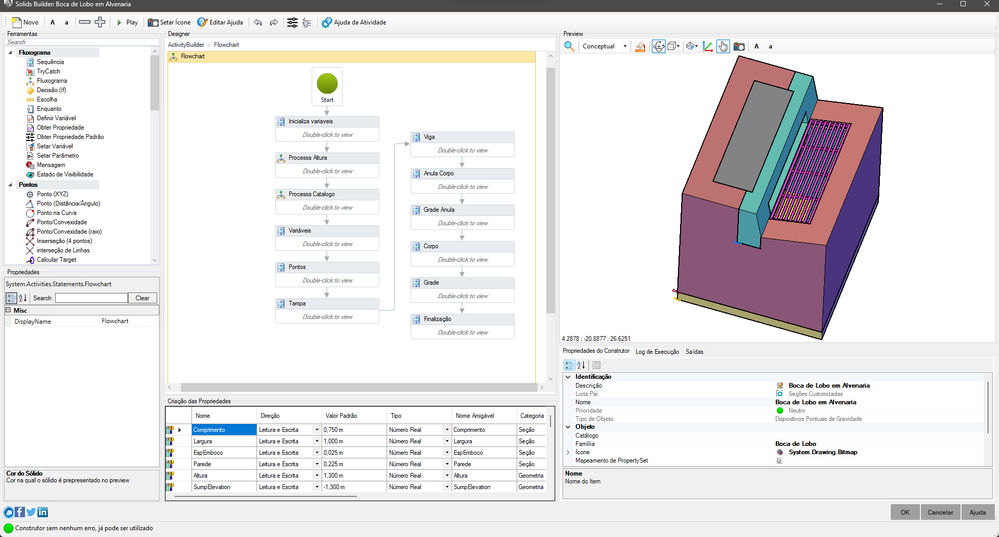

Esta modelagem foi feita no SOLIDOS:

https://tbn2net.com/SOLIDOS

Estará disponível em breve no catálogo do DER-PR, juntamente com centenas de outros dispositivos.



Não conhece o SOLIDOS?

O SOLIDOS é um plugin que roda dentro do Autodesk Civil 3D. Ele substitui o PipeNetwork e o PressureNetwork

Conta com motor de dimensionamento e simulação para redes de água, drenagem e esgoto.
