Programa SOLIDOS, bueiro ovoide

0 milhões de comentários
Hoje não tem vídeo, só a imagem da galeria ovoide padrão DER-SP:

Nesta vista, tem a visualização do bueiro no projeto. A escavação da galeria foi suprimida, para não poluir o desenho. Obviamente o programa a calculou.




O detalhe da construção da ala:



Levei cerca de 2.5 horas para modelar este dispositivo.
Achei super rápido, visto a quantidade de informação para chegar neste modelo.

Aqui, o modelo do Ovoide:



Este também, cerca de 2 a 3 horas para modelar. O mais difícil foi entender o esquemático que fiz:



Nele, estão as variáveis, onde elas se aplicam.

Com estes parâmetros, calculam-se os pontos, linhas, arcos, polilinhas e pronto, é só extrudar e cortar
Claro que tem um pouco mais aí, mas é detalhe.

Na próxima atualização da versão de testes, estes dois dispositivos estarão disponíveis para teste e...Dimensionamento hidráulico!!!

É isso, gostaria de testar o programa gratuitamente?

Baixa ele aqui:

Ah, estou traduzindo o programa para o inglês. Tenho dois camaradas ajudando a traduzir para o espanhol e para o russo. Gostaria de ajudar? venha conversar comigo no whatsapp 41 99827 5531

Criando Tubo Dublo (BDTC)

0 milhões de comentários
Este vídeo mostra como reaproveitar o modelo do BSTC e criar o BDTC (bueiro duplo tubular de concreto) apenas incluindo algumas atividades.

Também mostra a inserção deste no projeto, considerando a esconsidade do bueiro em relação ao eixo da estrada.

A edição no projeto mostra ainda o ajuste desta esconsidade nas paredes da ala, de forma simples e eficiente.
Download do programa SOLIDOS: https://tbn2net.com/SOLIDOS


Criar Tubo Circular (BSTC)

0 milhões de comentários
Este vídeo mostra a criação do BSTC (bueiro simples tubular de concreto), com opção de ângulo de corte à montante e a jusante, com indicação da seção hidráulica e eixo 3D, bem como a utilização do modelo no projeto, atribuindo-lhe a opção de escavação de vala ou não destrutivo, com conexão em bocas padrão de concreto ciclópico.
Download do programa SOLIDOS: https://tbn2net.com/SOLIDOS


Criar descida d'água no talude

0 milhões de comentários
Este vídeo mostra a criação de um dispositivo linear, a descida 'água, onde leva-se em conta a deformação causada pela declividade do talude.

Também é mostrado o lançamento no projeto, com conexão com a saída da descida no terreno natural
download do programas SOLIDOS, aqui: https://tbn2net.com/SOLIDOS


Ajustando a Saída de Descida d'Água

0 milhões de comentários
Segunda parte do vídeo sobre a criação de uma saída d'água de descida no terreno natural

Neste vídeo, você verá como corrigir a propriedade chanfro, que distorce a estrutura por estar permitindo qualquer valor nesta propriedade, quando deveria ser calculada


Criar Saída de Descida no Terreno

0 milhões de comentários
Neste vídeo, você verá o processo de criação um dispositivo no modelador do programa SOLIDOS e também o lançamento deste no projeto.
Este vídeo é dividido em duas partes, onde o modelo será criado e na segunda parte, será feito um ajuste, para enfim usar o dispositivo no projeto.


Apresentação SOLIDOS

0 milhões de comentários
E vai começar!!!

Primeiro vídeo oficial do plugin SOLIDOS



Neste vídeo você verá, em linhas gerais, como instalar, visualizar modelos e usar alguns exemplos já criados no programa.

Sim, o vídeo saiu um pouco longo, hehehe, se preferir assistir por tópicos depois, fique a vontade!!!

Esta é uma versão de testes, então bugs podem aparecer, aliás, se você ajudar a encontrar estes bugs, será ótimo!!

Sim, quem tem uma licença do C3DRENESG4 poderá eventualmente trocar de programa, com um belo desconto!!

Quem ajudar a encontrar os bugs, também!!

Ainda não defini preço da licença, primeiro tenho de terminá-lo. Já é possível criar os dispositivos e até mesmo usar, dimensionar redes de drenagem e esgoto, enfim. Algumas coisas ainda precisam ser trabalhadas é nisso que eu espero o seu feedback, ok?

SOLIDOS - Versão de avaliação

0 milhões de comentários
Hoje é dia de atualização!!!

Olha só isso:




Note que esta é uma versão ALPHA, que ainda contém bugs. Algumas funções ainda estão desabilitadas, no entanto já é possível fazer o projetinho acima (é o dwg de exemplo que acompanha o programa)

Bom, baixe e instale o programa, ah, se você tem algum outro plugin TBN2NET, terá de atualizar eles para que não ocorram conflitos entre as DLLs das instalações, OK? Devo arrumar isso logo....

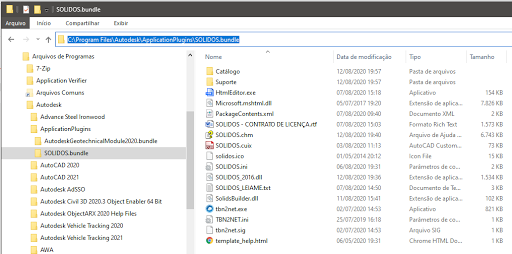

Por padrão o programa SOLIDOS é instalado nesta pasta:

C:\Program Files\Autodesk\ApplicationPlugins\SOLIDOS.bundle




Abra a ajuda. Leia!!! Preciso do seu feedback!!!

Abra os arquivos DWG da pasta Suporte, sobretudo o exemplosPontual_2020.dwg , que é o DWG da imagem acima

Ah, tem um arquivo DOCX no pacote do programa:


Dê atenção a este documento. Como o programa está em fase de testes, pontuai alguns tópicos a avaliar.

Ah, LEIA O ARQUIVO SOLIDOS_LEIAME.TXT, POR FAVOR!!!
