Boa noite pessoal!!
Hoje foi a vez dos tubos.

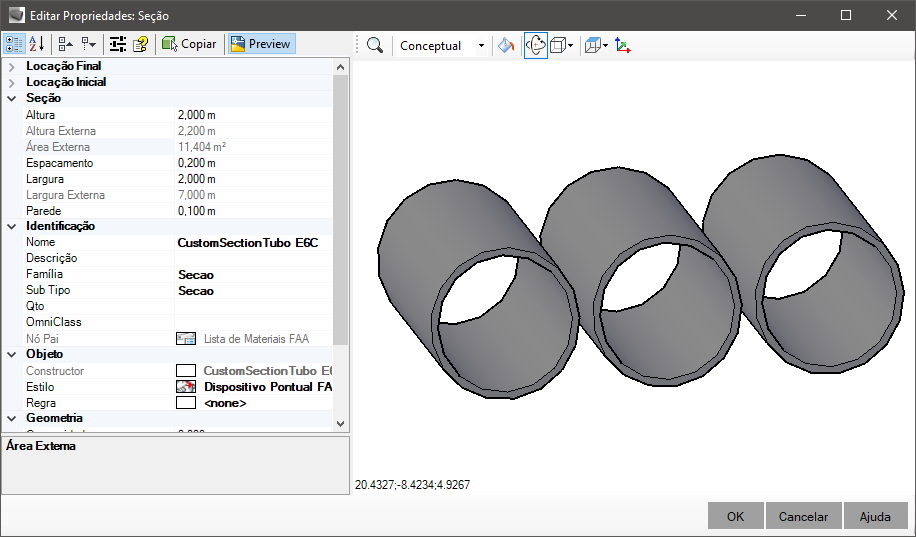

O plugin SOLIDOS (já está me parecendo um bom nome, não?) já tinha este dispositivo implementado via código. Agora, com o "Solids Builder" funcional, resolvi experimentar a mesma receita do bolo nele e o resultado:
Agora, a seção customizadas sendo utilizada na lista de materiais:
O tubo permite:
Amanhá, espero poder inserir ele em planta, hehehe
Ainda estou resolvendo os estilos, pois agora uma mesma seção customizada pode desenhar mais de um sólido.
Imagine a situação: O corpo do PV é de alvenaria, a chaminé é um tubo de concreto, a laje superior e inferior são de concreto de FCK>20MPa... ou seja, você poderá ter sólidos diferentes para cada "componente" do dispositivo
Hoje foi a vez dos tubos.
O plugin SOLIDOS (já está me parecendo um bom nome, não?) já tinha este dispositivo implementado via código. Agora, com o "Solids Builder" funcional, resolvi experimentar a mesma receita do bolo nele e o resultado:
Agora, a seção customizadas sendo utilizada na lista de materiais:
O tubo permite:
- Escolher Seção simples, duplo, triplo
- Corte não perpendicular nas pontas, para o caso de tubo esconso
- Seção paramétrica: espessura da parede, diâmetro
- Curvatura em planta (alguns tipos de tubos permitem certa curvatura em planta)
- Dimensionamento hidráulico
Amanhá, espero poder inserir ele em planta, hehehe
Ainda estou resolvendo os estilos, pois agora uma mesma seção customizada pode desenhar mais de um sólido.
Imagine a situação: O corpo do PV é de alvenaria, a chaminé é um tubo de concreto, a laje superior e inferior são de concreto de FCK>20MPa... ou seja, você poderá ter sólidos diferentes para cada "componente" do dispositivo
