EPANET - Calcular Demandas Base usando o SOLIDOS

Para fazer as análises nas redes de água no EPANET, é necessário calcular as Demandas Base nos nós da rede do SOLIDOS.

Neste vídeo, você verá como criar um setor de consumo e associar ele aos tubos da rede, para calcular essa Demanda Base, em função da população e dos dados de consumo deste setor: k1, k2, população e consumo percapta.

Ainda não conhece o SOLIDOS? veja aqui: https://tbn2net.com/SOLIDOS

O SOLIDOS é um plugin para o Autodesk Civil 3D, para modelagem, dimensionamento e simulação de redes de drenagem, água e esgoto.

Ele substitui o PipeNetwork e o PressureNetwork, provendo uma solução mais robusta para seu projeto



Importar PipeNetwork para o SOLIDOS

Quando você tem uma rede lançada no PipeNetwork e seu cliente pede o arquivo em "BIM", tu manda o dwg do Civil 3D, certo?

Mas ele pede com LOD300 (ou 400) e você só tem o LOD100.

O que você faz?

Modela tudo de novo no Revit? No AutoCAD puro?

Este vídeo vai te mostrar como importar a rede do PipeNetwork para o SOLIDOS. Assim você terá o LOD400 facilmente e vai poder levar pro Navis ou pro IFC Viewer de sua preferência.

Não conhece o SOLIDOS? https://tbn2net.com/SOLIDOS o SOLIDOS é um plugin para o Autodesk Civil 3D, para modelagem, dimensionamento e simulação de redes de drenagem, água e esgoto (e mais!!!).

Acesse o link, baixe e teste gratuitamente por 15 dias agora mesmo!!

Black Week 2022 - TBN2NET

Entre os dias 28 de novembro e 02 de dezembro de 2022

Todos os programas do site estarão com um super desconto de 30%, isso mesmo!!! 30 por cento!!!

SOLIDOS - para modelagem e dimensionamento de redes de água, drenagem e esgoto, usando EPANET e SWMM
Sensacional!!, recuse imitações e esquece pipenetwork e pressure network!!!

C3DRENESG4 - cálculo de redes de drenagem e esgoto com pipenetwork
a concorrência aprova!!! (experimente o SOLIDOS, é melhor)

TBN2CAD - pacote de plugins para CAD
(EXPGE2, READKML2, IMPORTGMMAP, IMPORTGMPTS, STREETVIEW, e mais, os topógrafos adoram!!!

TBN2C3D BIM pack de programas para o civil 3d
o NOTASERV2 e o CSONDAGEM foram feitos pros projetos da Estrada de Ferro Carajás!!! E tem dezenas de plugins para loteamentos e estradas

DDM Cálculo e distribuição de terraplenagem em obras lineares
Milhares de quilômetros de ferrovias projetados nele, pra Vale, Rumo e TLSA

C3DMEMO para geração de memoriais descritivos avançados
produto exclusivo TBN2NET, centenas de Milhares de lotes descritos nele!!!

Quer saber mais? +55 41 99827 5531

SOLIDOS - Cerca de Alambrado

Então você ainda não conhece o SOLIDOS?

Bem, não foi por falta de postagem, hehehe já adicionei várias aqui no blog.

O SOLIDOS é um plugin para o Autodesk Civil 3D, que roda nas versões 2016 a 2023 (a mais atual no momento desta postagem) e tem a finalidade de modelar dispositivos de obra de arte corrente, tais como poço de visita, caixa de ligação, boca de bueiro...

Inclusive, já postei algumas aqui no blog:



O SOLIDOS faz também o dimensionamento das redes de drenagem, água e esgoto, usando o método racional, racional modificado, contribuição e demanda em marcha , além de implementar os motores de simulação do EPANET e do SWMM

Em agosto, assinamos o termo de cooperação com o SEIL / DER. O objetivo do Termo de Cooperação Técnica é estabelecer a mútua cooperação entre os partícipes para promover ações conjuntas de fomento e capacitação técnica para a implantação do Building Information Modelling - BIM no âmbito da Estratégia BIM PR e Estados integrantes da Câmara Temática da Estratégia BIM COSUD.
E hoje quero mostrar que o SOLIDOS não é "só isso"!!!, Veja:



Neste exemplo, modelei uma cerca de alambrado. Isso mesmo, uma cerca de alambrado!!! Clica a imagem e repara só no detalhe do arame. Não é uma hachura mequetrefe, hehehe


Curiosamente, as pessoas que viram esse DWG, perguntam se fica "pesado".


Bem, primeiro defina "pesado". Uma superfície "normal" do Civil 3D dificilmente pode ser considerada "leve". Posto isso, vamos analisar o grau de detalhamento exigido pelo seu projeto. Então não tem porque usar esse modelo se o projeto será puramente "2D". Agora, se tem de mostrar isso no NAVIS, InfraWorks... Aí, pesado ainda seria a superfície.

O SOLIDOS gera blocos nativos do AutoCAD, que contem o 3DSolid que representa cada componente do dispositivo (neste caso: poste, alambrado, amarração e baldrame)

Obviamente, quanto mais cercas, maior o arquivo.

Agora, se está pensando do ponto de vista da usabilidade no projeto, bem, aí dá pra dizer que neste caso pesou um pouco, pois, para modelar o alambrado em si, eu queria mesmo é ver se o desenho seria possível, por isso, modelei o alambrado pelo modelador (veja a imagem acima) da maneira mais "simples" possível. Assim o nível de detalhe subiu bastante, veja:



Ao arrastar um dos pilares, 2 "panos" da cerca precisam ser redesenhados. neste caso, o regen de 2 panos e 3 pilares foi de 4 segundos. Lembrando que fiz um algoritmo ruim. Já usei o "PiorNetwork" e tive resultados semelhantes.

Essa questão de algoritimo ainda estou trabalhando. Esta é o primeiro esboço do modelo e já dá pra especificar: espessura do arame, espaçamento das voltas (tamanho do quadrado), altura da cerca, base e largura do baldrame. Em fim, tudo!!!

Na próxima revisão, vou disponibilizar este modelo, ok?

Tutorial - Conversão de documento CHM em PDF

Hoje eu vou mostrar um pequeno tutorial, para conversão de arquivos CHM (arquivos de ajuda) para PDF

Particularmente, eu nem gosto do PDF, mas tive um cliente que solicitou a ajuda do SOLIDOS (aquele programa bagualudo!!) em PDF, para que ele pudesse imprimir.

Bom, Sei que no próprio visualizador, dá pra imprimir o tópico selecionado e seus subtópicos, mas o resultado não é lá muito bom e também não é prático, pois tem de repetir isso para cada tópico:


Aí, depois de uma pequena pesquisa no oráculo, achei este site: https://cloudconvert.com/chm-to-pdf


Não tem como ser melhor!! basta "subir" o arquivo CHM e mandar converter. Simples e eficiente!! Olha só:

E o resultado ficou muito bom, preservou os links todos, possibilitando a navegação entre os diversos tópicos.

Então fica a dica!! Para converter arquivos de ajuda CHM para PDF, use o conversor de https://cloudconvert.com/chm-to-pdf

SOLIDOS - Nota de Serviço de Caixas

Como criar uma nota de serviço de caixas (pv, bl, ala...), identificando as coordenadas, seção, nome, etc.

Também vemos como é o processo para exportar os resultados para o Excel e como ordenar as linhas da planilha em alguma das colunas


Você vai ver uma tabela do AutoCAD (engole essa Civil 3D), que pode ser esticada, formatada, enfim.
Esta tabela é gerada pelo SOLIDOS, ok ?

Ainda não conhece o SOLIDOS? Acesse o link agora mesmo!!

Veja como fica em HTML:



Ah, você quer no M$ Excel, claro:



SOLIDOS - Labels em dispositivos e bacias

Boa tarde, hoje vamos aprender um pouco mais sobre este programa bacanudo chamado SOLIDOS

Neste vídeo, veja como criar e configurar labels em dispositivos e bacias de contribuição.

Aprenda como adicionar fundo transparente, incluir blocos, linhas e como buscar as propriedades para escrever textos

Uma label nada mais é que um elemento que contem textos, linhas e blocos e é usado para trazer informações sobre um elemento. No SOLIDOS, use o comando SADDLABEL para adicionar labels aos dispositivos, bacias de contribuição, setores de consumo ou mesmo projeções de dispositivos em perfil

Termo de Cooperação assinado entre o SEIL/DER e TBN2NET




O objetivo do presente Termo de Cooperação Técnica é estabelecer a mútua cooperação entre os partícipes para promover ações conjuntas de fomento e capacitação técnica para a implantação do  Building Information Modelling - BIM no âmbito da Estratégia BIM PR e Estados integrantes da Câmara Temática da Estratégia BIM COSUD.

Sendo publicado no Diário Oficial do Estado do Paraná, em sua edição número 11235, de quarta-feira, 17 de agosto de 2022.
Para ver o documento, acesse:
e informe o código:
483e874e63f1a64ee0aa08e888bc27d6


Tomamos a iniciativa de procurar o DER-PR, buscando este termo de cooperação, para o desenvolvimento do programa SOLIDOS - Programa para modelagem e dimensionamento de drenagem, água e esgoto:


O programa SOLIDOS tem o objetivo de auxiliar os engenheiros de projetos de infraestrutura, sobretudo nas disciplinas de Drenagem, Água e Esgoto, provendo um ambiente de desenvolvimento integrado ao Autodesk Civil 3D.

Com este Termo de Cooperação, esperamos desenvolver o programa SOLIDOS com todas as exigências do órgão competente, para que os projetos desenvolvidos com o uso do programa sejam aceitos, sem restrições por conta da plataforma usada.

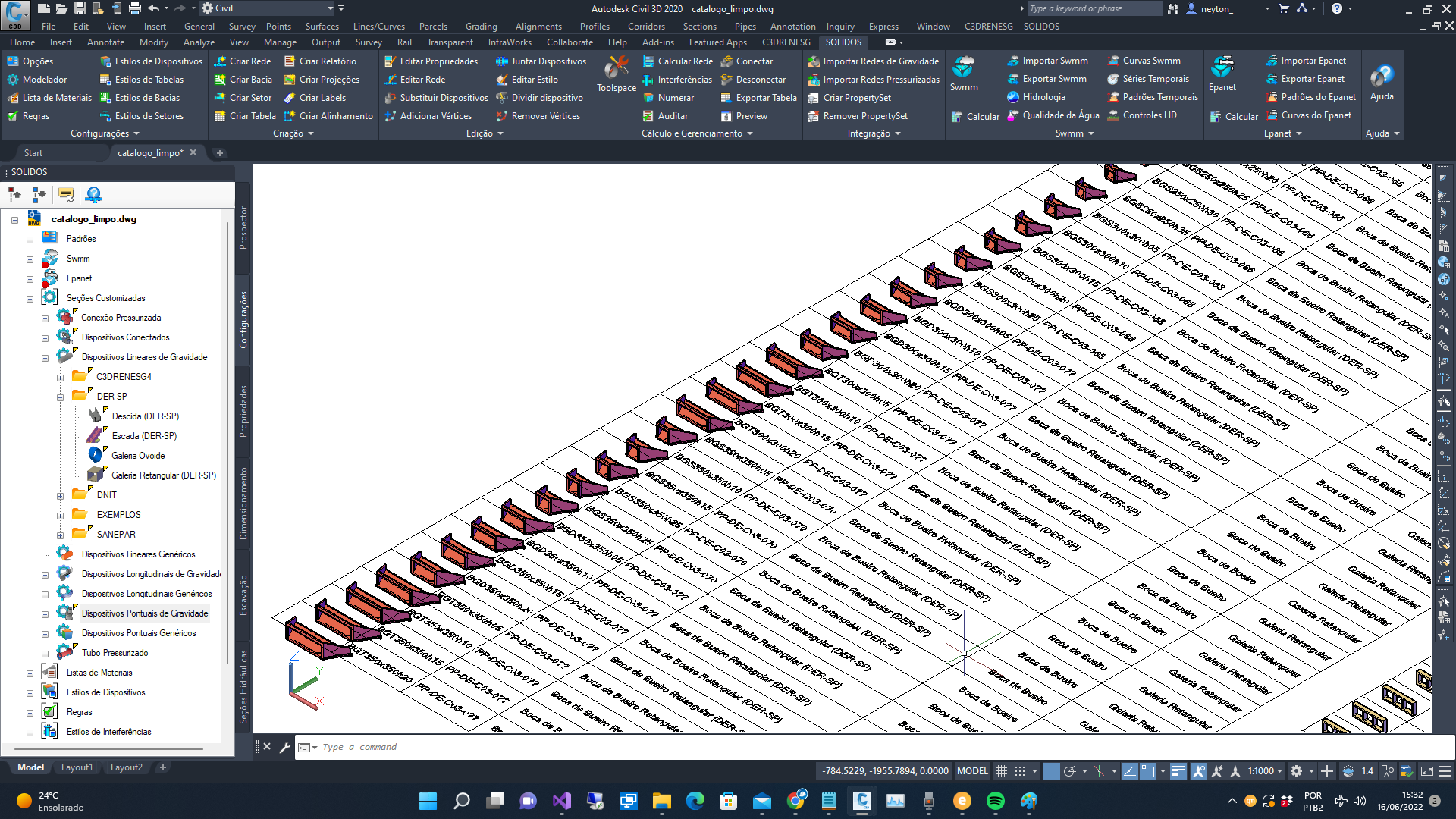

Veja o modelo que estou desenvolvendo, usando o catálogo de peças do DER-SP:


Este projeto já conta com 56 famílias de dispositivos, que geram cerca de 700 tamanhos diferentes. É o modelo que consta no desenho PP-DE-H07-001, posição esquemática dos dispositivos de drenagem

Você pode fazer o download deste modelo aqui:



Note, este catálogo está em desenvolvimento. Se você tiver sugestões, ou encontrar falhas em algum dos modelos, por favor entre em contato comigo: whatsapp +55 41 99827 5531

Tópicos para o novo livro de pogramação

Bom dia,

Comecei hoje a pensar nos tópicos que podem ser interessantes para o próximo livro de programação.

No primeiro, fiz uma introdução a programação para o Civil 3D:



O que, ainda não o comprou? Corre!!! Disponível na Amazon, versão livro físico e versão para o kindle

Agora, quero aprofundar mais alguns conceitos que serão uteis para criar programas realmente interessantes, como o SOLIDOS, por exemplo:


Alguns temas, para começar:

Dynamo, veja, eu não uso o dynamo, comecei a programar antes dele. Mas para novos programadores é uma ótima pedida, pois exige mais criatividade do que experiência com programação
   programação low code: dynamo e subassembly composer
   python: nem só de "caixinhas" vive o dynamo

Eventos, agora vamos falar de código mesmo. Se você quer criar um programa maior, que precise de mais responsividade, então ele deve monitorar o que acontece no DWG do usuário. Alguns exemplos:
  object modified
         added
         erased
  command
         willstart
         end
         canceled

  document
         added
         removed

Overrules, que tal criar "objetos personalizados" no cad ou civil 3D? Sem ARX? Sim, dá pra imitar perfeitamente e você não terá de entrar tanto nas entranhas do AutoCAD. Aí tú pode querer adicionar:
  gripoverrule,  grip point, para arrastar o objeto, esticar, etc. quase como o bloco dinâmico
  osnapoverrule, para criar aquel "qualquer_coisa_point" tipo o endpoint, midpoint
  drawoverrule, quase o "custom objects" propriamente dito

Jig, uns truques legais para pedir coisas na linha de comando, por exemplo, a estaca em um alinhamento, desenhando uma linha entre o cursor e o alinhamento
  DrawJig
  EntityJig

Interface, nem só de código vivev o programa. Você vai ter forms nele.
  Forms localizáveis, em mais de um idioma
  Tradução de mensagens na linha de comando
  Menus de contexto, seleciona entidade na tela, clica botão direito
  Editores especializados para propriedades
  Tool Pallets

Programas "completos"
   1) Converter polilinha (com curvas e espirais) em alinhamento
  2) Um programa que pede a seleção de um pipenetwork e cria corredores em todos os tubos, para calcular a escavação de valas

Aqui entra o seu feedback. O que mais tu quer ver? Lembrando que o primeiro livro será importante, mas não obrigatório para este novo livro, ok ?

Implementação de catálogos no SOLIDOS

Seguindo com as atualizações do SOLIDOS, o melhor programa para modelagem e dimensionamento de redes de água, drenagem e esgoto rodando no Civil 3D, aliás, é tão bom que nem sei porque vendo ele tão barato!!!!

Olha só o que estou fazendo:


Sacou a ideia ? Não? Então olha esta:


Ainda não entendeu ? Olha só:


Ah, este vale o clique na imagem pra ver expandido!!!

A ideia é a seguinte:

Sabe quando você tem de fazer a Lista de Materiais (vulgo "Parts List") e tem de "cassar" as medidas no catálogo do DER-SP, DNIT, DER-MG, DER-PR, etc. ?

Sim, eu sei que a parts list estando pronta depois, já seria o suficiente

Agora considere o seguinte:

O modelador foi criado a partir de um desses catálogos. Se ele já contiver as medidas para os diversos tamanhos já codificados, a garantia de consistência será maior na hora de quantificar.

E mais, embuti no modelador essas informações:


Interessante, não? Com as regras avaliando o cobrimento da galeria, você terá um projeto cada vez mais consistente!!

Ah, eu já mencionei que essas informações podem ir pro Property Set (BIM, IFC, escolhe as siglas da moda aí!!!)?

E olha só, nem é complicado de fazer:


Se você já modelou algum dispositivo e achou a ideia boa, segue o vídeo:


E dá pra fazer isso no PipeNetwork?

Faz parte da ajuda do segundo melhor programa de dimensionamento de redes de drenagem e esgoto urbanos, o C3DRENESG4 (recuse imitações!). Segundo você disse??? Sim!! O melhor é o SOLIDOS.

Novidades do SOLIDOS

Confira as novidades do SOLIDOS desta atualização:

  1. Adicionado o comando SIMPORTEXCEL para importar dispositivos usando uma planilha de M$ Excel
  2. Adicionado componente no estilo de bacia e no estilo de setor para que representem um bloco nos vértices do polígono, facilitando o desenho de áreas vizinhas
  3. Adicionadas opções para numeração de bacias, tal como de dispositivos
  4. Adicionados dissipadores de energia do padrão DER-SP (DR-10A-1 e DR-10B-1)
  5. Adicionada possibilidade de salvar filtros no comando de filtragem da  Propriedades
  6. Adicionados algorítimos de numeração de redes de água ao comando  SNUM
  7. Adicionada opção para inibir o cálculo do reaterro, útil para escavação de valas em grama
  8. Adicionado parâmetro "Offset Mínimo" nas propriedades de escavação dos dispositivos
  9. Adicionadas funções de seleção, zoom, calcular em mais nós do prospector
  10. Adicionados gráficos de lâmina e velocidade em função da declividade à análise de vazões
  11. Adicionada validação de nome ruim para atividades com validação de nome no modelador
  12. Adicionado tópico Erros / Escavação de Valas
  13. Adicionadas verificações de valores aos nós e links do epanet/swmm
  14. Novo comando adicionado:  SWMMPLOT (em testes)
O SOLIDOS é um programa para modelagem e dimensionamento de redes de água, drenagem e esgoto que roda dentro do Civil 3D




Ele substitui o PipeNetwork e o PressureNetwork, que convenhamos, parecem que foram esquecidos pela Autodesk.

Ah ele serve para modelar outros tipos de obras de arte corrente, não apenas para drenagem, água e esgoto!!!

Coisas questionáveis do AutoCAD

Mais uma pra série de coisas questionáveis do AutoCAD:

SECURELOAD

Sinceramente, eu não vejo qualquer utilidade nele.

Ele pode assumir 3 valores:

0 - Nenhuma mensagem irritante aparece ao usar o NETLOAD ou APPLOAD

1 - A mensagem do "Security Concern" aparece ao usar o NETLOAD ou APPLOAD:


2 - O comando NETLOAD e o comando APPLOAD não carregam os plugins e a mensagem "Unable to Load...." aparece:

Aí o camarada baixa seu plugin e NÃO LÊ A AJUDA e tenta instalar.

Não consegue porque ele esbarrou no SECURELOAD=1 e não leu o que está escrito na mensagem e clicou "Do Not Load". Típico.

Ou ainda, esbarra no SECURELOAD=2, que alguns técnicos de TI ligam na instalação padrão da máquina que a empresa cedeu ao colaborador... Triste, aconteceu comigo...

Ah, seu plugin usa um "installer" ? Grande coisa, vai precisar da benção do TI pra instalar/desinstalar.

Mas, se você pode simplesmente colocar o SECURELOAD=0 sem precisar de permissão do administrador, por que diabos ele existe?

Ah, mas o plugin é ou não assinado digitalmente. Grandes bosta, só mais uma tela que o usuário NÃO LÊ e portanto ignora.

Ah, que plugin é esse DDM? Ele está disponível em https://tbn2net.com/DDM


Este programa faz o cálculo e distribuição de terraplenagem em obras lineares. Talvez você conheça esse procedimento por "Diagrama de Bruckner", mas acredite, quanto você usar o DDM, vai ver que ele é muito mais que isso!!!

Com ele, você vai:
  1. Extrair as áreas e volumes do material list do Civil 3D
  2. Classificar os cortes pelos seus CBR e expansão, ou seja, vai aplicar as orientações de terraplenagem da geotecnia
  3. Classificar os aterros pelas características exigidas
  4. Calcular as DMTs (distâncias médias de transporte) entre os cortes e aterros
  5. Calcular a distribuição, OTIMIZADA, ou seja, a que tem o menor momento extraordinário
  6. Calcular a escavação, carga e transporte de material por faixa de DMT e categoria
  7. Calcular a compactação de aterros por energia de compactação
  8. Calcular o momento extraordinário por categoria de material
  9. E o plugin ainda orienta onde procurar jazidas ou bota-fora no seu projeto!!!
Ah, e isso tudo é automatizado!!!

UTM igual o WCS. Seu projeto não está georeferenciado! Cuidado!!!

Vou falar de um tema um pouco espinhoso agora.

Georreferenciamento. Por que você não deveria fazer UTM = WCS

Primeiro:

UTM = Universal Transversa de Mercator


WCS = World Coordinate System do AutoCAD


Muito bem.

Agora que já sabe essas duas siglas,

Georreferenciar não significa fazer UTM=WCS.

Você está ignorando a deformação do fuso.

Mas não é só isso;

Prefira usar a aba Transformação em Settings, Drawing Settings:



Porque:



Quando as coordendas WCS ( world coordinate system ) do AutoCAD é usada como sendo "igual" ao UTM, você está ignorando distorção de escala ( o fator K )

As medidas no plano local não correspondem às medidas em UTM.

Mas isso até pode ser ignorado, dependendo de vários fatores.


Acontece que, quantos números reais existem? R: infinitos

Quantos um computador pode representar? R: 2^64 ( me corrijam aqui )

Certo. Agora considere uma coordenada UTM típica qualquer:

N=7196500,35465468

E=650456,12345678



Um numero real é representado em binário dentro do computador. Alguns bits para a parte inteira, outros para a parte fracionária e um pro sinal. Considere:  1.0111 x 2 ^ 17

Vamos ver:




Quanto mais bits gastos na parte inteira, menos na fracionária

Isso significa que as coisas serão arredondadas. Até aí nada demais.


Agora considere essa imagem:




O eixo magenta/verde é um alinhamento do Civil 3D, sendo magenta a espiral e verde a curva circular.

Reconheceu o problema ? As linhas deveriam ter um ponto em comum no TS/ST.



Elas têm.



Só que, em coordenadas grandes, a placa de vídeo meio que se perde na renderização da coisa.



Aí, a sugestão é: DESLIGA O 3DCONFIG ( ou aceleração gráfica )



Ouça isso em slow motion na sua cabeça. Blá Blá, NVIDIA Quaddro, Blá, RTX, Blá blá

Dá pra conviver com isso? bem... Um NEARST, um ENDPOINT começam a mostrar um local onde o ponteiro do MOUSE não está.


Já aconteceu com você?



E você talvez tenha tentando um TRIM de uma linha TANGENTE em um ARCO e percebeu que NÃO DÁ CERTO.

É como se o ponto de tangencia NÃO EXISTISSE!!!

O erro está no fato da linha estar a uma distância do arco que é maior que a tolerância considerada para que se afirme que o ponto de tangência exista.

E mais coisas aí acontecem... Você gostou do Dynamo, né? Já escreveu alguns plugins em DOTNET (https://tbn2net.com/livro.php?id=1)

Em algum ponto do seu código, testou alguma coisa assim:

If (a = b) ...

Onde "a" e "b" são números reais. Se ABS(a-b) for 1e-9 (0.000000001) você provavelmente dirá que sim, a==b

Mas seu plugin, bem... não.



Reconheceu mais esse problema? Que bom...


Então tu foi lá adicionou labels no alinhamento e percebeu que o Civil 3D está escrevendo estacas "1+20" em vez de "2+0"

É. adivinha porque isso ocorre!!! Porque se projeto está "georeferenciado".

NÃO ESTÁ! UTM = WCS não implica estar correto.

É mais fácil de projetar, ignorando o fator de escala, não é mesmo?

Aliás, você sabe de que fator estou falando?

Coisas questionáveis do AutoCAD e Civil 3D

Sabe quando você atualiza seu AutoCAD para a versão mais nova, porque sim?

Pois é.

Em quase todas as versões "new features" são adicionadas e algumas me parecem bem questionáveis....

Essa semana, estava lá trabalhando num projeto de drenagem superficial e por alguma razão resolvi fazer uma seção transversal no platô. Até aí nada demais, cria a SampleLine e a SectionView do Civil 3D e boa.

Olhei a seção e tal, cheguei a conclusão nenhuma. Aí a SectionView estava atrapalhando, bora apagar essa coisa. E aparece uma mensagem qualquer na ela, daquelas que você não dá mínima.

E PQP, algumas coisas do projeto simplesmente s apagam.

Bem, alguma razão há de ter. Vai lá é bug no SOLIDOS, afinal estava testando umas funções dele.
2 horas depois e nada.

Pergunte ao oráculo.

Cai numa página da ajuda do Civil 3D, falando do DRAFTINGBUFFER.

Até achei válida a ideia, mas sinceramente... faltou um aviso no ERASE, dizendo que mais coisas iam ser apagadas.

Agora, o que ele faz? Bem, DRAFTINGBUFFER é uma variável do AutoCAD Civil 3D. Pode valer ON ou OFF.

Quando está ON, coisas desenhadas dentro do "buffer" da sectionview, são como coisas projetadas na SectionView, ou seja, se mover a SectionView, essas coisas serão movidas. Se apagar a SectionView, essas coisas serão apagadas.

Já aconteceu com você? Pois é.

Não sei em qual versão do Civil 3D isso apareceu, mas sei lá. Um "move", um "erase" já resolvia, então pra quê?? Afinal, esse DRAFTINGBUFFER só faz mover e apagar. Se você mudar o exagero vertical, os objetos afetados pelo draftingbuffer não são deformados.


SOLIDOS - Dia de Dimensionamentos

Hoje o dia foi puxado, viu...

Mas tá saindo o dimensionamentos de valas de proteção de corte no projeto do acesso abaixo. Verde seriam as áreas de contribuição descobertas, ou com vegetação. Já as azuis, são os trechos pavimentados.

No gráfico, dá pra ver a evolução da lâmina de escoamento ao longo do dispositivo. Ah, claro, dá pra plotar, área, vazão, lâmina entre outras grandezas e dá pra colocar regras validando tudo. No exemplo está sendo verificada a lâmina inferior a 80 % no pré dimensionamento



Nesta outra imagem é o dimensionamento de uma rede de drenagem de um loteamento, feito por um cliente. Deu uns bugs com o degrau, mas ainda falta terminar, hehehe



Quer testar o programa SOLIDOS para saber se te atende?
Vá até a página do programa: https://tbn2net.com/SOLIDOS

Baixe e teste sem custo ou limitações por até 15 dias!!!


Concurso para ganhar uma licença do programa SOLIDOS

Que tal ganhar uma licença do SOLIDOS?


Este post é pra você que tem vontade de aprender e de quebra pode ganhar a licença do programa para fazer seus projetos!!!

O programa você baixa aqui:
Programa para modelagem e dimensionamento de redes de água, drenagem e esgoto

A ajuda, você obtém aqui:

Regras:
1) Você deve fornecer um projeto contendo redes de drenagem,  esgoto e água, feito no programa  SOLIDOS

2) O projeto tem que ter (arquivo único):
a) Superfície do terreno
b) Alinhamentos de eixos de ruas
c) Greides das ruas
d) Seções típicas das ruas
e) Corredores modelados
f) Superfície final de topo
g) redes do SOLIDOS
h) Civil 3D versão 2016 a 2023

Pra dar um contexto de projeto real, entende?
Ah, o projeto em si não precisa ser real, pode ser fictício

3) Na parte do SOLIDOS:
a) Pode usar os modelos fornecidos na instalação para criar o projeto



b) Pode criar seus próprios modelos, caso não existam (pontos a mais se criar hein, mas terá de disponibilizar gratuitamente)



c) Deve haver um template bem feito, com modelos, estilos, regras, listas de materiais



d) As redes devem estar calculadas (deve existir ao menos uma rede de cada projeto):
Água: usando o motor do EPANET
Esgoto: pode usar o motor interno ou do SWMM (se tiver os dois, ganha mais pontos)
Drenagem: pode usar o motor interno ou do SWMM (se tiver os dois, ganha mais pontos)



Caso existam "erros" nos projetos, estes devem ser explicados, exemplo: quero mostrar uma interferência, ou quero mostrar o uso de uma regra (ganha pontos!!!)

e) Devem ter regras aplicadas aos dispositivos validando os cálculos


f) Os dispositivos devem ter estilos e regras bem nomeados



g) Os dispositivos devem usar os valores padrão da sua seção típica, ou seja, as medidas devem corresponder com a lista de materiais


h) Devem existir relatórios ou tabelas, que geram quantidades ou memória de cálculo



4) Para participar, você deve entrar em contato comigo, para obter uma licença demonstrativa estendida (gratuitamente, claro) para que você possa aprender usar o programa para criar o projeto

5) O prazo para conclusão é 30 de Maio de 2022

6) Serão escolhidos 3 projetos, que serão disponibilizados no pacote de instalação do SOLIDOS gratuitamente, com os devidos créditos ao autor. Os autores de cada um destes projetos ganharão a licença permanente nos termos do contrato de licença que acompanha o programa

7) A licença estendida será válida da inscrição até a data final deste concurso

8) Todo suporte necessário (dúvidas) será fornecido sem custos e deve ser agendado com antecedência

9) O progresso do desenvolvimento será feito de 2 em 2 semanas. Caso não haja avanço, a licença estendida será revogada

10) A escolha dos 3 melhores projetos será pelo critério de nota (de 0 a 10) aos itens avaliados a cada 2 semanas

11) Limite para inscrição no concurso:
28 de Fevereiro de 2022
Com sua inscrição, você deve fornecer o arquivo base do Civil 3D (mdt, alinhamentos, corredores) que irá usar no desenvolvimento

12) Todos os participantes concordam em ceder os direitos autorais do projeto desenvolvido gratuitamente, incluindo quaisquer modelos, estilos ou regras que possa ter criado para o projeto

13) Quaisquer dúvidas, entre em contato comigo:


SOLIDOS - Usando sólidos pré-definidos

Que tal um tutorial pra reavivar as origens deste blog ?

Agora já posso dizer que o SOLIDOS é um programa viável e sim, está disponível para testar gratuitamente no link: https://tbn2net.com/SOLIDOS

Neste tutorial, vou mostrar uma nova ferramenta que facilita muito a modelagem de dispositivos complexos.

Se você já baixou o plugin, procura na pasta de suporte (olha a ajuda, pelo amor de Deus!!!) do plugin e abre o desenho "catalogo_limpo.dwg", que contem todos os modelos ja disponibilizados.

Nele, localiza a Caixa Coletora de Sarjeta:



Abre ela no modelador, clicando duas vezes em seu nome:

Observe a sequencia que modela a grelha de concreto:


Note, aí só mostra as primeiras ações pra modelar. No total, são 21 atividades pra chegar a este resultado:


Não que isso seja um problema (cof, cof, é ne Parts Builder!!!), afinal é um desenho bem bonito, não?

Bom, o caso é que esse modelo de grelha é padronizado, isto é, não muda sua dimensões. Veja ela no álbum de projetos tipo do DNIT:


Então, podemos modelar essa parte no "AutoCARD":


Use sua criatividade, hehehehe

Agora, converte isso num bloco, para poder usar no modelador do SOLIDOS. E pronto, pode mudar a sequencia com 21 passos que modelavam essa grelha, para uma atividade bem simples:


Onde a ferramenta "PredefSolConc" tem estas propriedades:


O mesmo pode ser feito com guia chapéu das bocas de lobo. Existe um esforço computacional grande para modelar aquele elemento no SOLIDOS. Dependendo do quão bom é o seu computador, pode ser perceptível a perda de desempenho ao modelar o dispositivo e isso ocorre ao modificar, "estrechar", etc., o dispositivo. Então qualquer ganho pode representar muito.

Sem contar que é um trampo do cão:


Outra vantagem:

Como as medidas são sempre fixas, vai reduzir o número de propriedades visíveis no dispositivo:


É isso, gostou da novidade? Me manda um whats!!!
